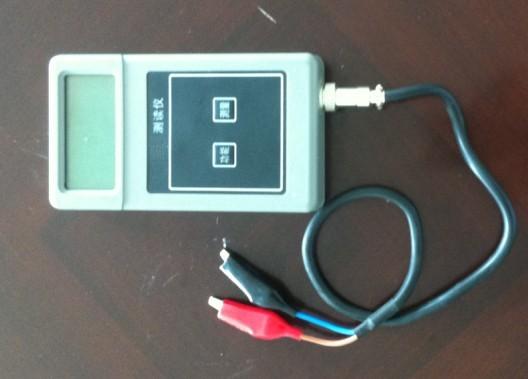

讀數儀 振弦式頻率讀數儀 頻率讀數儀 型號：HAD/609A
概述:
HAD/609型系列讀數儀適應于國內外各種振弦式傳感器的數據采集，并支持多種溫度傳感器的測量 。它是一款多功能高智能型的儀器，通過設置它能直接顯示出所測到的物理量，連接通訊電纜它可把采集到的實時數據或歷史數據上傳到計算機，以便對數據進一步進行處理，利用轉換口可對接入32點、64點的MCU數據采集箱，它可進行多傳感器的無人自動化的數據采集。
功能特點:
·MCU采用先進的AVR架構；具有抗干擾強、高精度、高分辨率、低功耗。
·操作簡便、顯示模式多樣；頻率、頻模值、物理量模式顯示。
·數據采集與保存方式；手動操作與自動運行、實時采集與定時采集方式。
·海量數據存儲；最大1萬條，數據存儲格式：溫度 頻率 測量時間。
技術參數:
測讀儀操作說明
1． 開機:
按 鍵開機進入待機狀態, 顯示
注：本儀器所有的功能鍵 按第一次時打開啟用，第二次按時關閉撤消。
2．測量：
連接傳感器 按 鍵進入測量狀態, 顯示
3．顯示模式切換：
按 鍵切換顯示模式, →頻率(H)→頻模值(F)
顯示
4．測量數據的保存：
連接傳感器進入測量狀態,待測量數據穩定后按 鍵, 這時測量的數據與測量的時間已同步
保存到歷史數據庫內，同時序號自動累加1。
5．?dāng)?shù)據自動采集與保存：
連接傳感器并進入測量狀態, 然后按 鍵, 這時儀器已進入自動數據的采集和數據的保存
狀態。退出自動運行模式時 再按一次 鍵即可。
6．自動采集間隔設置：
在關機狀態 按 鍵開機； 按 鍵 顯示 按 鍵
顯示 接著輸入數據采集需間隔的時間，以秒為單位；然后按 鍵確認。
7．自動關機與低電壓警示：
儀器在侍機狀態和測量狀態中如果5 分鐘末操作儀器鍵盤或儀器末連接傳感器儀器將自動關機。
8．儀器時間的設定：
9． 組號、序號的改變：
讀數儀它可保存的數據為 99組(1只傳感器一組) ,每組序號(即測量的次數)為100號(A型
為50)；為把測量到的數據保存到指定的位置，這時需改變組號或序號的大小。具體操作：
按 鍵 顯示 ；按 鍵組號增大；按 鍵組號減小。按 鍵序號增大；按 鍵序號減小。調整好后直接 按 鍵返回。
10．查看歷史數據：
按 鍵 顯示 這時顯示為 組號68、序號039的歷史數據；接著按
鍵 顯示 表示這條數據保存的時間；再按 鍵返回到查看狀態。 按 鍵查看下一條數據；按 鍵查看上一條數據；按 鍵查看下一組數據；按 鍵查看上一組數據。
11．歷史數據總清除：
按 鍵開機進入待機狀態, 顯示 ；連續按 鍵8次
顯示 接著按 鍵顯示 ； 然后等待儀器自動返回到待機狀態
顯示 此時儀器內保存的歷史數據已總清除。注：歷史數據一經刪除，不可恢復
www.zxe.net.cn
